鑒于節流機構有控制進入蒸發器的液態制冷劑質量流量的功能，故有時也將它稱為流量控制機構；又由于高壓液態制冷劑流經此部件后，節流降壓膨脹為濕蒸汽，故也稱為節流閥或膨脹閥。常用的節流機構有手動膨脹閥、浮球式膨脹閥、熱力膨脹閥、電子膨脹閥和毛細管等。

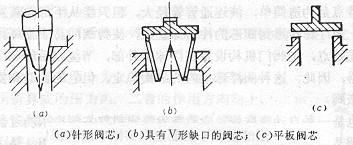

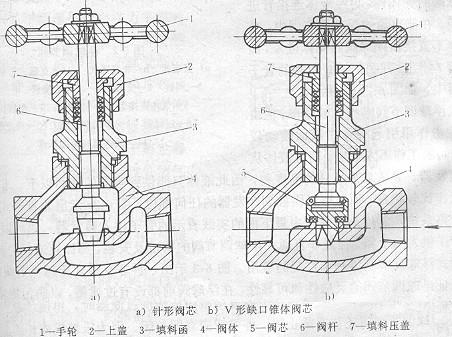

手動膨脹閥的構造與普通截止閥相似，它的特點是閥桿采用細牙螺紋，閥桿上、下行程大；閥芯為針形錐體，或具有V形缺口的錐形圓筒，或平板，如圖所示。這樣保證閥門開啟度增減時流量逐漸增減，而且有較大的調節范圍。

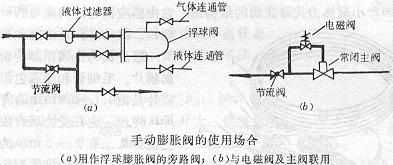

手動膨脹閥要求管理人員根據負荷的變化隨時調節閥門的開啟度，管理麻煩，如果操作人員一時疏忽，還會導致運行工況失常，甚至造成事故。因此，手動膨脹閥現在已較少單獨使用，一般都用作輔助性流量調節，把它裝在旁通管道上，以備應急，或檢修自動閥門時使用，或者同液面控制器及電磁閥配合使用，共同實現供液量的控制，如圖所示。http://2sdd.com
