正航技術介紹沖擊測量儀檢驗方法
1.檢驗用儀器
檢驗時使用的器具如下:
a) 沖擊測量儀(包括加速度計、高低通濾波器、電荷放大器、記錄儀等)或具有上述功能的沖擊
測量儀器，其頻率特性應滿足附錄B 的要求，允許誤差為::!:::5%;
b) 三軸向加速度計，各軸向加速度橫向靈敏度不大于3%;
c) 脈沖聲級計，2 級。
2.試驗用負載
試驗用負載應為金屬材料制成的、外形對稱的剛性體，其質量、質心高度及安裝偏心距應符合沖擊臺使用說明書的有關規定。
3.峰值加速度、相應沖擊脈沖持續時間與沖擊脈沖波形的檢測
沖擊臺在空載或滿載狀態下，將加速度計固定在工作臺臺面中心或負載中心位置，其輸出接沖擊測量儀。
在沖擊臺規定的工作范圍內，測量各嚴酷等級的峰值加速度、相應沖擊脈沖持續時間及其沖擊脈沖波形(嚴酷等級應符合表A. l 的規定)，測量結果應滿足4.3 的要求。
4.速度變化量
沖擊臺在空載或滿載狀態下，將加速度計固定在工作臺臺面中心或負載中心位置，其輸出接沖擊測量儀。

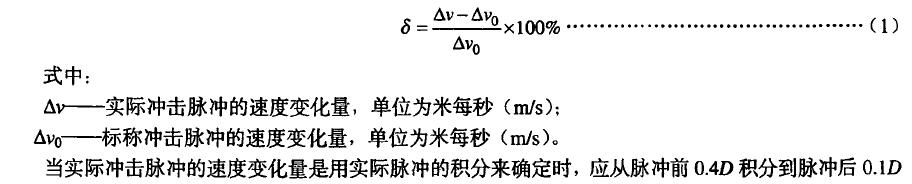

在沖擊臺規定的工作范圍內，測出與嚴酷等級相應的速度變化量。實際沖擊脈沖速度變化量誤差6按公式(1)計算:

5.臺面橫向運動比
沖擊臺在空載狀態下，將三軸向加速度計固定在臺面中心，其輸出接沖擊測量儀。

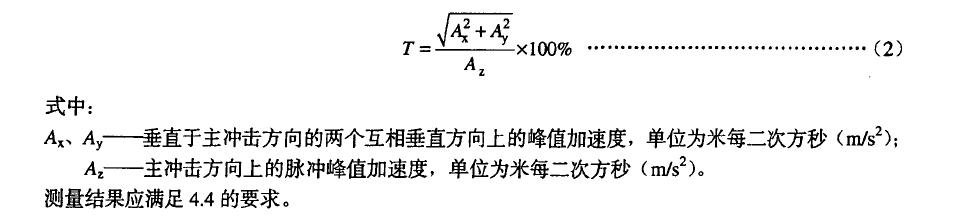

在沖擊臺規定的工作范圍內，測量各嚴酷等級在三個方向上的沖擊脈沖峰值加速度。橫向運動比按公式2計算：
